模拟量电压输出-位移传感器校准方法

qq二维码叫小妹-同城包小妹私人电话号码 人气：2314 发表时间：2018-08-23 【小中大】

一般的线性位移传感器，所设定的有效行程都会较其所标规格略长，其因厂家要确保所设定的长度一定能覆盖客户所要求的长度。因此传感器在安装后，一定要作出校准。校准步骤如下：

1）先把机台移动到其起始点，然后把传感器相对读数记下。\

范例：在起始点，传感器读数 = 0.2V


2）把机台移动到另一位置，然后测量其实际行程和记录传感器的相对读数。

范例：实际行程 = 98mm，传感器读数 = 9.5V

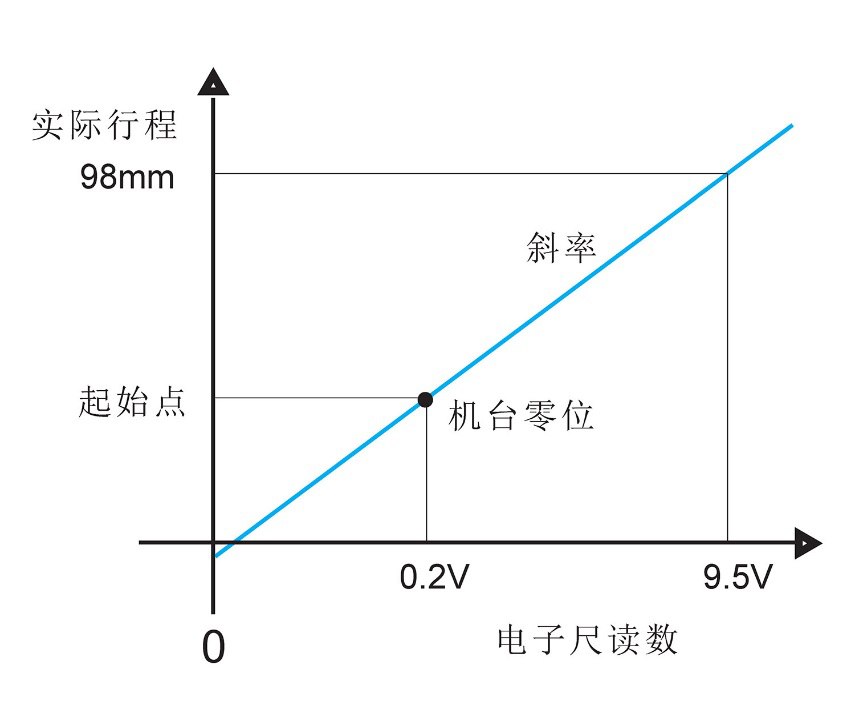

3）计算校准“斜率”

斜率=（实际行程）/（传感器实际行程读数-传感器起始点读数）

范例：斜率=（98mm）/（9.5V-0.2V）

     斜率=10.537


4）计算校准“机台零位”

机台零位=（斜率）/（传感器始点读数）

范例：机台零位=（10.537）/（0.2V）

     机台零位=2.106


5）代入以下方程式计算实际机台位移

位移=（斜率）x（传感器读数）-（机台零位）

范例：位移=（10.537）x（传感器读数）-（2.106）
