Germanjet-180系列模拟电压输出磁致伸缩位移传感器接线原理

qq二维码叫小妹-同城包小妹私人电话号码 人气：2395 发表时间：2018-08-24 【小中大】

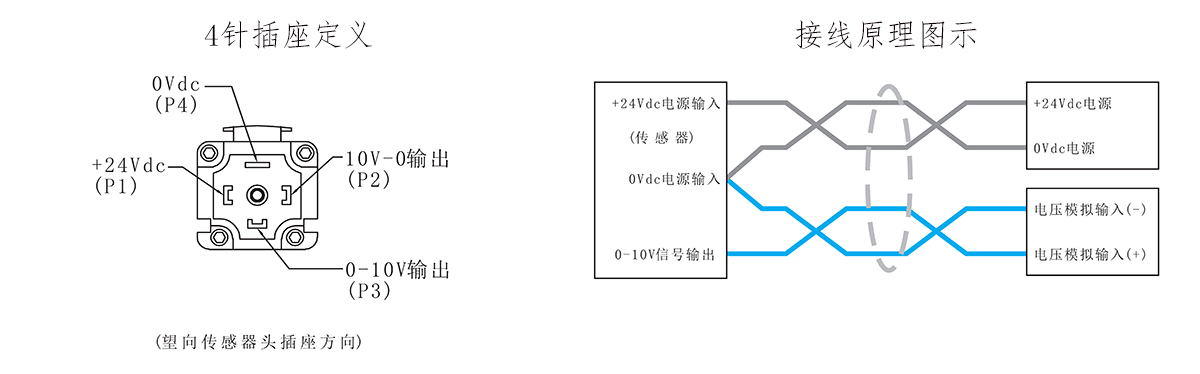

Germanjet-180系列模拟电压输出磁致伸缩位移传感器接线方式


1、提供十分稳定的24V供电：不要和耗电量大的设备共用（如油压元件，发热器等）。因为大耗电量设备在运作过程中会引致电压不稳定。

2、线材质量和接线安装：必须使用四芯双绞屏蔽电缆线，小尺寸为0.2mm2。安装环境也要跟中高压电缆分开布线。以免受到干扰。

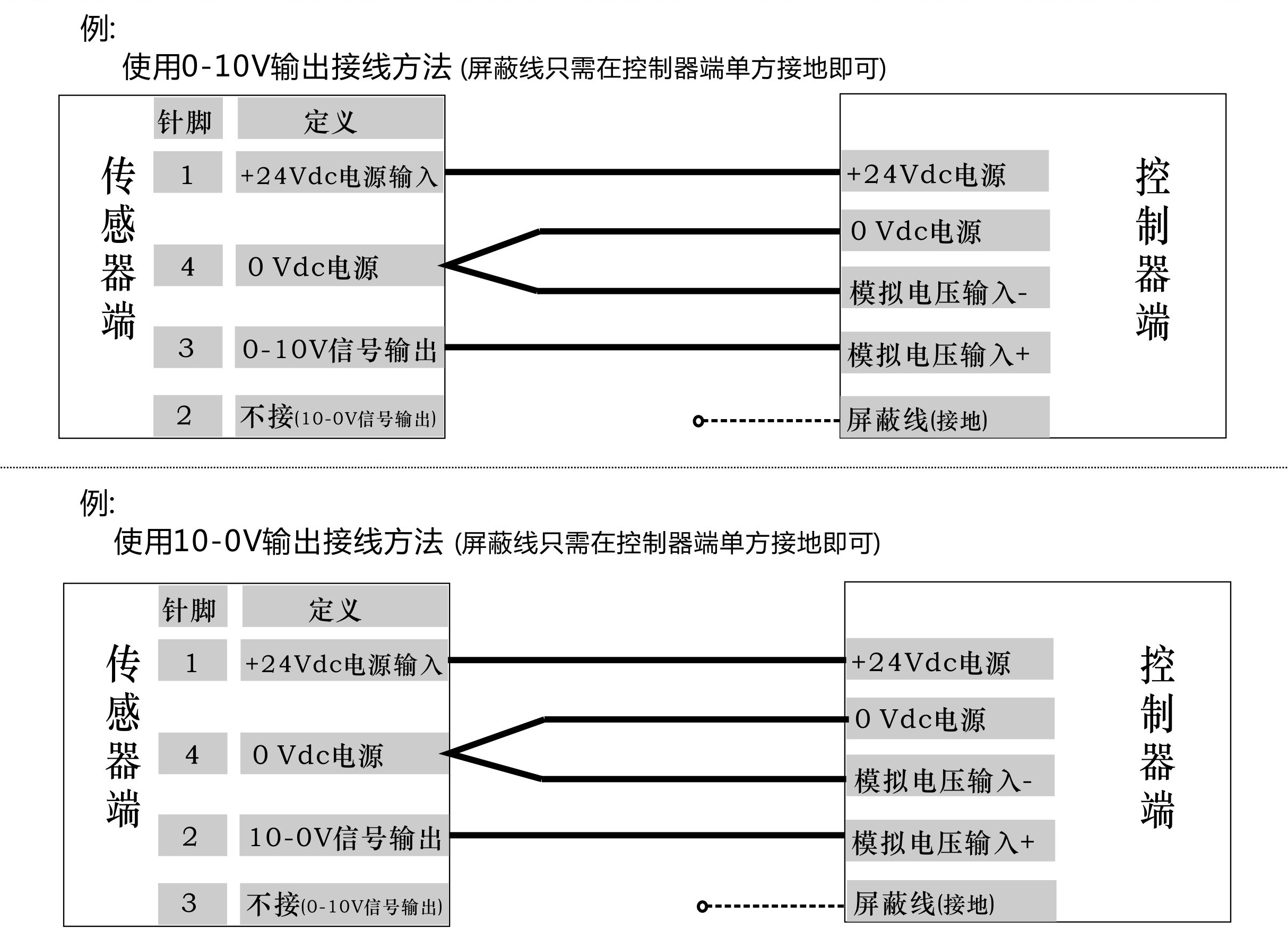

3、请勿把控制器的模拟输入负极（-）直接接上机器内的0V或地线上。只可单一接上传感器的0V(P4)上。具体接线方法请参照具体型号的产品，千万不要用传统电阻尺三线接法（电阻式输出的传感器）。

4、设备接地：地线安装是十分重要。合标的接地不但使操作更为安全，而且也使传感器受其他设备干扰减少。

5、切勿把电源供应器+24Vdc接至传感器0V（P4）及同时把电源供应器0V接至讯号输出点（P2/P3），否则传感器会立即被烧毁。如发生上述情况并不包括在保修条款之内。
